¿Cuál es la diferencia entre un disyuntor exterior de alto voltaje y uno de bajo voltaje?
Como proveedor de disyuntores para exteriores, a menudo me encuentro con clientes que están confundidos acerca de las diferencias entre los disyuntores para exteriores de alto y bajo voltaje. En esta publicación de blog, profundizaré en las distinciones clave entre estos dos tipos de disyuntores para ayudarlo a tomar decisiones más informadas cuando se trata de las necesidades de su sistema eléctrico.
1. Clasificación de voltaje
La diferencia más obvia entre los disyuntores exteriores de alto y bajo voltaje radica en sus clasificaciones de voltaje. Los disyuntores exteriores de bajo voltaje generalmente manejan voltajes de hasta 1000 voltios (V). Se utilizan comúnmente en aplicaciones residenciales, comerciales y de industria ligera donde los requisitos de energía son relativamente modestos. Por ejemplo, en un pequeño complejo comercial o en una casa unifamiliar, los disyuntores de bajo voltaje protegen los circuitos eléctricos de sobrecargas y cortocircuitos.
Por otro lado, los disyuntores exteriores de alto voltaje están diseñados para manejar voltajes mucho más altos, generalmente desde 1000 V hasta cientos de kilovoltios (kV). Son componentes esenciales en los sistemas de transmisión y distribución de energía, donde es necesario transferir grandes cantidades de energía eléctrica a largas distancias. Los disyuntores de alto voltaje se utilizan en subestaciones, centrales eléctricas y grandes instalaciones industriales para controlar y proteger las redes eléctricas de alto voltaje.
2. Construcción y Diseño
La construcción y el diseño de los disyuntores exteriores de alto y bajo voltaje también son significativamente diferentes. Los disyuntores de baja tensión son generalmente más compactos y de diseño más sencillo. A menudo están hechos de carcasas de plástico o metal moldeado, con componentes internos como contactos, unidades de disparo y cámaras de extinción de arco. Estos componentes están diseñados para interrumpir la corriente eléctrica de forma rápida y segura cuando ocurre una sobrecarga o un cortocircuito.

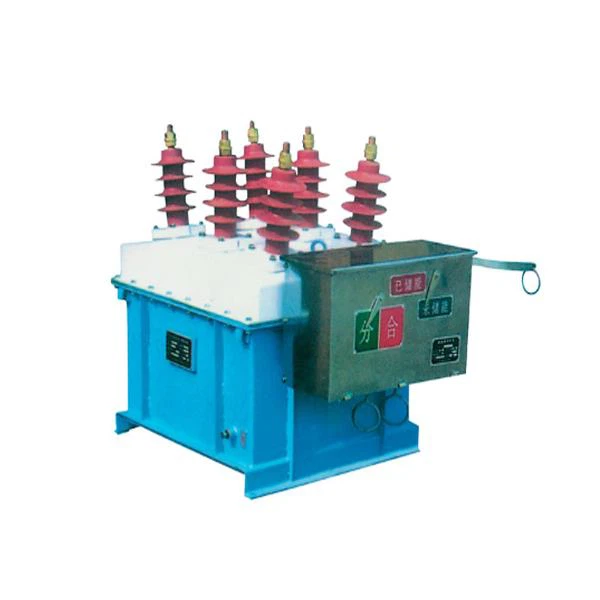

Sin embargo, los disyuntores exteriores de alto voltaje son mucho más grandes y complejos. Deben soportar elevadas tensiones eléctricas y condiciones ambientales adversas. La tecnología de extinción de arco utilizada en los disyuntores de alto voltaje es más avanzada. Por ejemplo, muchos disyuntores de alto voltaje utilizanDisyuntor de vacío de alto voltaje para exteriorestecnología, donde el arco se extingue en un ambiente de vacío. Este método proporciona un excelente rendimiento de extinción de arco y alta confiabilidad. Las carcasas de los disyuntores de alta tensión suelen estar fabricadas con materiales de alta resistencia, como porcelana o aisladores compuestos, para garantizar el aislamiento eléctrico y la estabilidad mecánica.
3. Arco - Mecanismos de extinción
La extinción de arco es una función crucial de los disyuntores, ya que ayuda a prevenir daños al sistema eléctrico y garantizar un funcionamiento seguro. Los disyuntores de bajo voltaje suelen utilizar aire como medio de extinción del arco. Cuando los contactos del disyuntor se separan durante una falla, el arco se estira y se enfría en el aire, lo que ayuda a extinguirlo. Algunos disyuntores de bajo voltaje también utilizan bobinas de explosión magnéticas para aumentar la eficiencia de extinción del arco.
En los disyuntores de alta tensión, se requieren mecanismos de extinción de arco más sofisticados. Como se mencionó anteriormente, la extinción del arco en vacío es una opción popular para aplicaciones de alto voltaje. Otro método común es el uso de gas hexafluoruro de azufre (SF6). El gas SF6 tiene excelentes propiedades aislantes y de extinción de arcos. Cuando el arco se forma en una cámara llena de SF6, el gas absorbe la energía del arco y lo extingue rápidamente. Sin embargo, debido a preocupaciones medioambientales, el uso de SF6 se está eliminando gradualmente y tecnologías alternativas comoDisyuntor de vacío al aire libreson cada vez más populares.
4. Escenarios de aplicación
Los escenarios de aplicación de los disyuntores exteriores de alto y bajo voltaje son distintos. Los disyuntores de bajo voltaje se utilizan principalmente en aplicaciones de usuario final. Protegen aparatos eléctricos, sistemas de iluminación y equipos eléctricos de pequeña escala. Por ejemplo, en un edificio residencial, un disyuntor de bajo voltaje se disparará si hay una sobrecarga causada por el uso simultáneo de demasiados dispositivos eléctricos, lo que evita posibles riesgos de incendio.
Los disyuntores exteriores de alto voltaje desempeñan un papel vital en la red eléctrica. Se utilizan para aislar secciones defectuosas de las líneas de transmisión y distribución, proteger transformadores de potencia y controlar el flujo de energía eléctrica. En una gran planta industrial, se utilizan disyuntores de alto voltaje para conectar y desconectar la planta de la red eléctrica, garantizando la seguridad y estabilidad del suministro eléctrico.
5. Funciones de seguridad y protección
Tanto los disyuntores exteriores de alto voltaje como los de bajo voltaje están equipados con características de seguridad y protección, pero los requisitos y funciones son diferentes. Los disyuntores de bajo voltaje generalmente tienen protección contra sobrecorriente, que dispara el disyuntor cuando la corriente excede un cierto límite. También pueden tener protección contra cortocircuitos, que responde rápidamente a corrientes de cortocircuito de alta magnitud.
Los disyuntores de alto voltaje deben proporcionar una protección más completa. Además de la protección contra sobrecorriente y cortocircuito, a menudo tienen protección contra sobretensión, subtensión y fallas a tierra. Los disyuntores de alto voltaje también deben poder funcionar de manera confiable en condiciones extremas, como ambientes de alta temperatura, alta humedad y gran altitud. Algunos disyuntores de alto voltaje también están equipados con sistemas de monitoreo y diagnóstico para detectar posibles fallas con anticipación y garantizar un mantenimiento oportuno.
6. Costo y mantenimiento
El costo de los disyuntores exteriores de alto y bajo voltaje varía significativamente. Los disyuntores de baja tensión son generalmente más asequibles debido a su diseño más simple y menores costos de fabricación. También son más fáciles de instalar y mantener. El mantenimiento de los disyuntores de baja tensión suele implicar inspecciones, limpieza y pruebas periódicas de los contactos y unidades de disparo.
Los disyuntores exteriores de alto voltaje, por otro lado, son mucho más caros. La tecnología avanzada, los materiales de alta calidad y los complejos procesos de fabricación contribuyen a su elevado coste. El mantenimiento de los disyuntores de alta tensión también es más complicado y costoso. Se requieren inspecciones periódicas, pruebas dieléctricas y reemplazo del medio extintor de arco (si corresponde) para garantizar el funcionamiento adecuado de los disyuntores de alto voltaje.
7. Velocidad de cambio
La velocidad de conmutación es otra diferencia importante entre los disyuntores exteriores de alto y bajo voltaje. Los disyuntores de bajo voltaje suelen tener velocidades de conmutación relativamente más lentas. Esto se debe a que las tensiones eléctricas en los sistemas de baja tensión son menores y una velocidad de conmutación más lenta es suficiente para proteger el equipo eléctrico.
Los disyuntores de alto voltaje deben tener velocidades de conmutación muy rápidas. En los sistemas de energía de alta tensión, una falla puede causar daños importantes en muy poco tiempo. Por lo tanto, los disyuntores de alto voltaje deben poder interrumpir la corriente de falla en unos pocos milisegundos para minimizar el impacto en la red eléctrica.
En conclusión, los disyuntores exteriores de alto y bajo voltaje tienen diferencias claras en cuanto a clasificación de voltaje, construcción, mecanismos de extinción de arco, escenarios de aplicación, características de seguridad, costo y velocidad de conmutación. como profesionalDisyuntor al aire libreproveedor, entendemos los requisitos únicos de los diferentes clientes y podemos brindarle las soluciones de disyuntores más adecuadas. Ya sea que necesite un disyuntor de bajo voltaje para un proyecto de pequeña escala o un disyuntor de alto voltaje para un sistema eléctrico de gran escala, tenemos la experiencia y los productos para satisfacer sus necesidades.
Si está interesado en nuestros productos de disyuntores para exteriores o tiene alguna pregunta sobre los disyuntores de alto y bajo voltaje, no dude en contactarnos para una discusión detallada y una negociación de adquisiciones. Esperamos poder servirle y ayudarle a construir un sistema eléctrico confiable y eficiente.
Referencias
- Sistemas de energía eléctrica: diseño y análisis por Turan Gonen
- Fundamentos de ingeniería de alto voltaje por MS Naidu y V. Kamaraju
- Disyuntores de bajo voltaje: principios y aplicaciones según diversos estándares de la industria y documentos técnicos.
