En el ámbito de los sistemas de energía eléctrica, la carga de interruptores de alto voltaje al aire libre juega un papel fundamental para garantizar la distribución segura y eficiente de la electricidad. Uno de los parámetros más críticos asociados con este equipo es su capacidad de ruptura. Como proveedor líder de aparemetros de alto voltaje al aire libre, a menudo me preguntan qué significa la capacidad de interrupción y por qué es tan importante. En esta publicación de blog, profundizaré en el concepto de capacidad de ruptura, su importancia y cómo se relaciona con nuestros productos al aire libre.
Comprensión de la capacidad de ruptura
La capacidad de romper, también conocida como capacidad de interrupción, es la cantidad máxima de corriente que una tabla de interruptores puede interrumpir de manera segura en condiciones especificadas sin causar daños a sí mismo o poner en peligro el sistema eléctrico circundante. Cuando se produce una falla en una red eléctrica, como un circuito corto, una gran cantidad de corriente puede fluir a través del sistema. El interruptor está diseñado para detectar esta corriente anormal e interrumpir rápidamente el circuito para evitar más daños.
La capacidad de ruptura generalmente se expresa en kiloameros (KA) y está determinada por dos factores principales: la corriente de ruptura de circuito corto nominal y la corriente de fabricación nominal. La corriente de ruptura de circuito corta nominal es la corriente máxima que la tabla de interruptores puede interrumpir en el voltaje nominal en condiciones de circuito corto. La corriente de fabricación nominal, por otro lado, es la corriente máxima en la que puede cerrar la tabla de interruptores sin soldar los contactos o causar otro daño.
Por qué es importante romper la capacidad
La importancia de la capacidad de romper no se puede exagerar. En un sistema eléctrico, pueden ocurrir fallas debido a varias razones, como rayos, falla del equipo o error humano. Cuando ocurre una falla, la corriente que fluye a través del sistema puede aumentar dramáticamente, a veces alcanzando miles de amperios. Si la carga de interruptores no tiene una capacidad de ruptura suficiente, puede no interrumpir el circuito, lo que lleva a consecuencias graves.
En primer lugar, la capacidad de ruptura insuficiente puede hacer que la aparejo se sobrecaliente y dañe sus componentes internos. Esto puede conducir a una falla completa de la tabla de interruptores, lo que resulta en cortes de energía prolongados y reparaciones costosas. En segundo lugar, si la tabla de interruptores no interrumpe la corriente de falla, el arco de alta energía producido puede causar explosiones o incendios, lo que representa un riesgo de seguridad significativo para el personal y el equipo en las proximidades.
Capacidad de ruptura en nuestra apartamento al aire libre de alto voltaje
Como proveedor de la carga de interruptores de alto voltaje al aire libre, entendemos el papel crítico que la capacidad de ruptura juega en el rendimiento y la seguridad de nuestros productos. Nuestra SwitchGear está diseñada y fabricada para cumplir con los más altos estándares de la industria y para proporcionar una protección confiable contra circuitos cortos y otras fallas eléctricas.
Ofrecemos una amplia gama de tambores al aire libre con diferentes capacidades de ruptura para satisfacer las diversas necesidades de nuestros clientes. Ya sea que esté buscando una tabla de conmutación para una red de distribución pequeña a escala o una aplicación industrial a gran escala, tenemos la solución adecuada para usted.

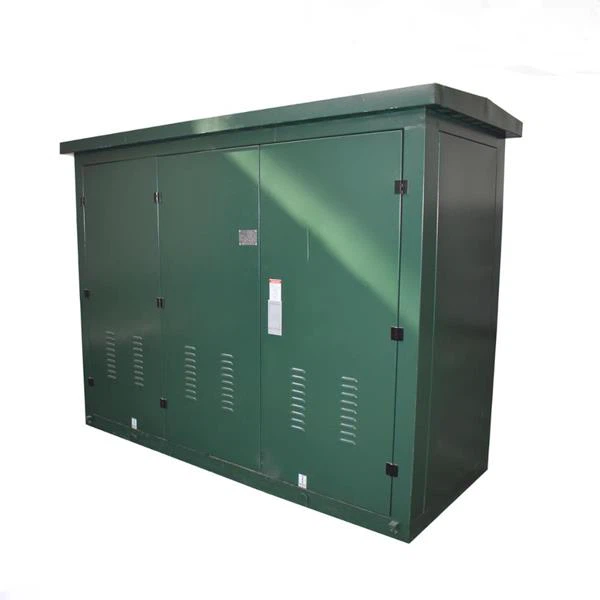

Por ejemplo, nuestroCaja de distribución de cable al aire libre de alto voltajeestá equipado con tecnología de conmutación avanzada que le permite manejar corrientes de fallas altas. Tiene una alta capacidad de ruptura, lo que garantiza que pueda interrumpir de manera rápida y segura el circuito en caso de falla, minimizando el riesgo de daño al sistema eléctrico.
NuestroCaja de distribución de cable de alto voltaje al aire libre GRCes otro producto que presenta una alta capacidad de ruptura. Hecho de material GRC de alta calidad (concreto reforzado con vidrio), no solo es duradero, sino que también proporciona un excelente aislamiento eléctrico. Esto lo hace adecuado para su uso en entornos exteriores duros donde puede estar expuesto a condiciones climáticas extremas y corrientes de fallas altas.
Además, nuestroCaja de distribución de cable de alto voltaje al aire libreestá diseñado para ser fácil de instalar y mantener. Está equipado con sistemas de monitoreo inteligentes que pueden detectar fallas en tiempo real y proporcionar información precisa sobre el estado de la aparición. Esto ayuda a nuestros clientes a identificar y resolver rápidamente cualquier problema, asegurando el funcionamiento continuo de sus sistemas eléctricos.
Factores que afectan la capacidad de ruptura
Varios factores pueden afectar la capacidad de ruptura de la carga de interruptores de alto voltaje al aire libre. Uno de los factores más importantes es el tipo de mecanismo de conmutación utilizado. Los diferentes mecanismos de conmutación, como los interruptores de vacío, los interruptores SF6 y los interruptores de explosión de aire, tienen diferentes capacidades de ruptura. Los interruptores de vacío, por ejemplo, son conocidos por su alta capacidad de ruptura y su larga vida útil, lo que los convierte en una opción popular para aplicaciones de alto voltaje.
El diseño y la construcción de la tabla de interruptores también juegan un papel crucial en la determinación de su capacidad de ruptura. Una tabla de conmutación bien diseñada con sistemas adecuados de aislamiento y enfriamiento puede manejar corrientes de falla más altas sin sobrecalentarse o dañar sus componentes. Además, la calidad de los materiales utilizados en la fabricación de la aparamenta puede afectar su capacidad de ruptura. Los materiales de alta calidad, como el cobre y el aluminio, tienen una mejor conductividad eléctrica y pueden soportar corrientes más altas.
Seleccionando la capacidad de ruptura correcta
Al seleccionar el interruptor de alto voltaje al aire libre, es esencial elegir la capacidad de ruptura adecuada para su aplicación específica. Para determinar la capacidad de ruptura adecuada, debe considerar varios factores, como el tamaño de la red eléctrica, el tipo de carga y el nivel de falla del sistema.
Una red eléctrica más grande con un nivel de falla más alto requerirá una aparemadura con una mayor capacidad de ruptura. Del mismo modo, si la carga es altamente inductiva o capacitiva, la aparejo puede necesitar manejar corrientes más altas, lo que también requiere una mayor capacidad de ruptura.
También es importante consultar con un ingeniero eléctrico profesional o un experto en apartamento para asegurarse de seleccionar la aparemtura correcta para sus necesidades. Pueden ayudarlo a analizar su sistema eléctrico y recomendar la tabla de interruptores más adecuada con la capacidad de ruptura adecuada.
Conclusión
La capacidad de interrupción es un parámetro crítico en la carga de interruptores de alto voltaje al aire libre. Determina la capacidad de la tabla de interruptores para interrumpir de manera segura y alta en las corrientes de falla y proteger el sistema eléctrico del daño. Como proveedor de aparterrumpios de alto voltaje al aire libre, estamos comprometidos a proporcionar a nuestros clientes productos de alta calidad que tienen una capacidad de ruptura suficiente para satisfacer sus necesidades.
Si está en el mercado de la aparemtura de alto voltaje al aire libre, lo invitamos a contactarnos para una discusión detallada sobre sus requisitos. Nuestro equipo de expertos estará encantado de ayudarlo a seleccionar la aparición correcta con la capacidad de ruptura adecuada para su aplicación. Ya sea que necesite una sola unidad de aparambla o un sistema de distribución eléctrica completa, tenemos la experiencia y los productos para satisfacer sus necesidades. Trabajemos juntos para garantizar el funcionamiento seguro y eficiente de su sistema eléctrico.
Referencias
- "Sistemas de energía eléctrica: diseño y análisis" por Turan Gonen.
- "SwitchGear de alto voltaje: diseño, prueba y aplicación" por JC Das.
- Estándares y directrices de la industria relacionadas con la carga de interruptores de alto voltaje al aire libre, como los estándares IEEE e IEC.
